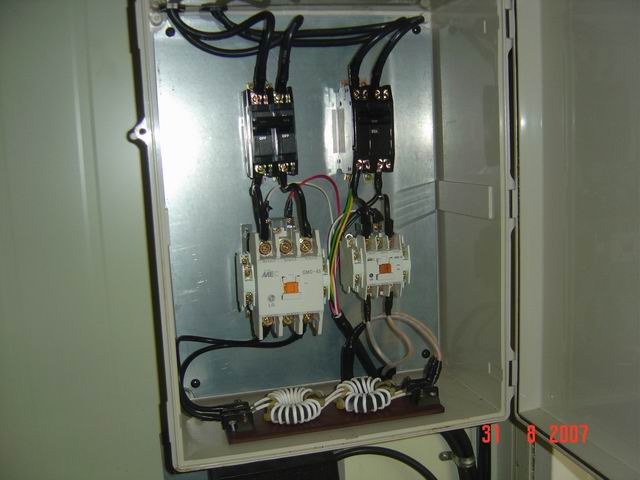

#10 이 사진은 보일러실에 있는 Main Power Box이다. 2개의 NFB와 2개의 Magnetic Relay를 쓰는데, Shack Room에 있는 Power SW에서 On-Off된다. 큰 것이 리니어용이고, 작은 것이 Shack Room용 전원이다. Main Power Box 바닥에 있는 것이 Power Line Common Filter로서, 우리집에 들어오는 전기 Line이 Ant 역할을 하지 못하도록 하여 우리집 전파가 Ant가 아닌 전깃줄로 외부로 나가거나 들어오지 못하도록 하는 것이다.
아마추어 무선을 즐기기 위하여는 이 Power Line Common Filter와 동축 Cable Common Filter와 Low Pass Filter 이 3가지는 각종 인터훼어 방지를 위해 꼭 붙여야 하는 것이며 이외에 Mic Line, PTT Line, ALC Line, 12V 보조 전원 Line, 트랜시버와 Computer Line, CW Key Line, Ant Relay Box로 오가는 각종 Control Line, Rotator Line 등등 수많은 장소와 위치에 훼라이트 코어 처리나 Pass Filter Condenser를 붙이고, 설치를하여 인터훼어가 근본적으로 발생되지 않도록하는 여러 가지의 공부를 하고, 실시해야한다.
Rig 사오고 Ant 설치하고 전원 연결하고 Mic 연결하여 말만하면 교신이 되니 만사가 OK인 것이 아니다. 이것을 아는데 한참이 걸리고, 우리집에는 어떤 것이 합리적인지 잘 검토하시기 바람. Power Line Common Filter는 JRL-2000F에는 원래가 본체 내부에 붙어 있고, Henry 2대에는 내가 만들어 붙였고, HL5OC의 Oscar-C2k에는 없는데, 아직 못붙였다.
----------------------------------
우리집은 Main 도로에서 직선 거리로 약 500m 정도 떨어져 있다. 한적한 시골이라 집이 드믄 드믄 있고, 여기다 집을 짖고 일반적 가정집의 3KW 계약용량으로 한전과 계약을하면 거의 틀림이 없이 도로에있는 한전 전주의 도란스로 부터 이집 저집 걸쳐서 가느다란 줄 2개로 연결하여 줄것인데 그리되면 우리집 말단의 전기사정이 말씀이 아니게 되는것은 뻔한 일이고, 집에 쓰는 전기량이라야 별것 아니고 Shack Room에 쓰는 전기용량도 별것이 아닌데 문제는 리니어를 써서 CW 송신을하면 이때의 순간 전력의 변화가 Line 전압변동으로 이어져 Shack Room 전체가 위협받게 될것같다. 예를 들어 220V 전기가 순간적으로 200V까지 떨어진다면 이것은 쓸수없는 전기가 된다. 이것은 일반적 테스터나 Meter로서는 Check 할수가 없다. 이것은 다시 말해 1KW 리니어가 순간 700W까지 변동되는 것을 뜻하며, Power가 700W짜리 리니어를 쓰는 것과는 전혀다른 문제다.
집의 난방용 보일러를 심야 전기 보일러로 바꾸어 우리집 앞에 한전 전주가 오게하여 220V가 오는것이 아니라 3300V 고압이 와서 우리집 앞에 도란스를 달아 돈을 더 부담하더라도 32스퀘어 전선으로 끌고 들어 오고, 계량기 이후에는 16스퀘어 4가닥으로 들어와 2가닥은 리니어로, 나머지 2가닥은 Shack Room과 기타 전력에 쓰도록했다. 소비 전력에 대하여 이런 굻기의 필요한것이 아니지만 Line Drop 전압의 변동이 가장 적어지도록 하기 위해서다.
-------------------------------------

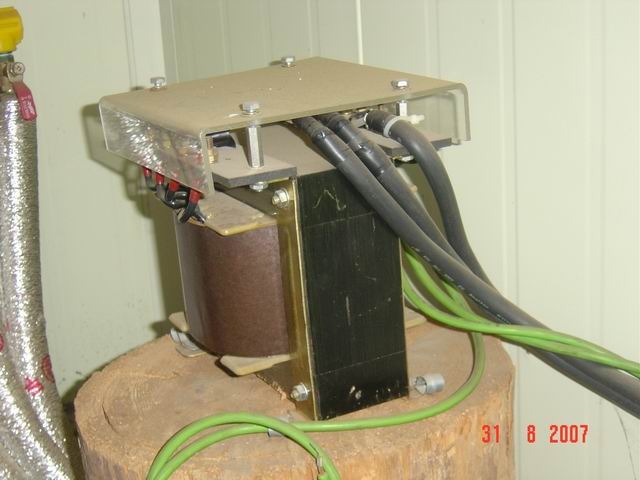

#11 이 사진은 보일러실 내에 있는 것으로 Shack Room에 쓰는 전기를 한전 전력과 Condenser 용량적으로 분리 시키는 시일드 Trance이다. 실제 사용 용량보다 훨씬 큰 5KVA 용량으로 입력 220V에 2차측이 220V와 110V가 나오게 하되, 일차 코일과 2차 코일 사이에 동판을 감아 완전 분리 시키고 철심과 함께 그라운드 시킨것이다. 전원 Line에서 유도되어 들어오는 Noise를 제거하기 위함이다. 용량적으로는 분리 되지만 유도족으로는 부족하다.
이것보다 싸인파 발생 전원부가 있으면 좋은데 과거에는 가끔 눈에 보였는데, 요지음은 보이지가 않는다. 어디 있으면 쓰고싶다.
