HL3ERJ 최세훈 국장이 올려준 사진을 보고 많은 분들이 축하하여 주고 격려하여 주어 감사합니다. 사진의 설명이 부족하여 그 질문에 대신하고, 우리집 여러 상황과 아이디어를 참고하시어 여러분의 형편에 가장 잘맞는 합리적이고 좋은국이 되도록하여 여러분의 DX Hunting에 좋은 결과가 있어, 의미있는 행복한 HAM 생활이 되시기 바랍니다.
지금은 태양 흑점계수 최하강기에 있읍니다만 앞으로 2-3년 후면 Condition이 좋은 DX Hunting 시절이 됩니다. 지금 이때가 각자의 형편에 가장 합리적이고 능률적인 Stn'을 준비할때 입니다.

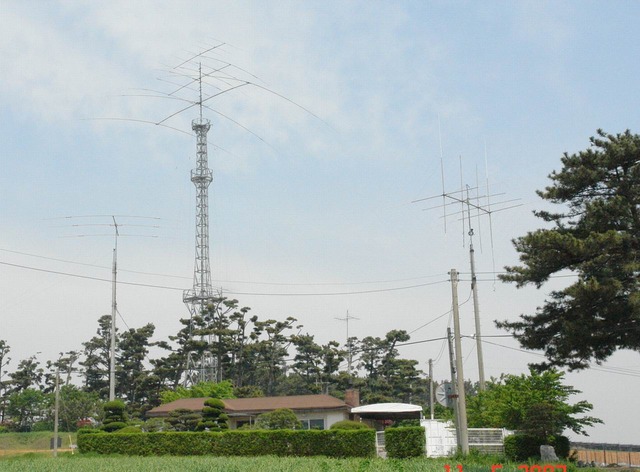

#1 사진은 충남 태안의 바닷가에 있는 저의 시골집이며 벽난로가 있어 겨울이면 장작타는 냄새가 나고, 지붕에서는 흰 연기가 나고, 4계절 수시로 바뀌어 가며 나오는 서해안 먹거리가 있고, 내집 10m 높이에서 바다가 다 보이며 360도 어디에도 전파가 날라가는데 걸리는것이 없이 확 트여있음. 한개의 철탑과 4개의 16m 세멘트 전주를 갖고 있고 거기에 여러가지 ANT를 올리고, 5개의 Rotator를 돌림.
철탑은 35m짜리 이고, 제일 아래에 있는 ANT는 3.5Mhz 전용의 3 ELE YAGI로서 Element 길이 약 30m, Boom 길이 20m 짜리로서 자체 중량만 168Kg이고 1/2 파장이 조금 못되는 38m 높이에 있음. 그위에 있는 ANT는 7Mhz가 4 ELE, 14와 21Mhz가 6 ELE로 작동하는 TRI-Bands YAGI로서 41m 높이에 있음. 7Mhz에서 한파장의 높이에 있고 이 파장에서의 수직 Beam 페턴을 머리에
기억하고 흑점계수와 해가 뜨고 지는 시간대와 전파 컨디션을 머리짱 돌려가며 QSO 찬스를 만들어가는것이 무척 재미있음.
제일 위에 있는 ANT는 28Mhz Mono 6 ELE YAGI로서 45m 위치에 있음.
이외에 철탑의 35m Work Stn'에서 십자로 Pipe를 밖으로 내어 여기로부터 아래로 40m를 내려가서 급전점이 있고 다시 40m를 수평으로가는 수직 다이폴 4개를 설치하여 한개가 송신될때에 나머지 3개는 반사기로 사용하는 4 Squar Vertical Phased Array ANT가 됨. 이것으로 160m Band
즉 1.8Mhz를 운영함. 4개의 급전점은 각기 1/4 파장씩 떨어져있고, 각각의 Element를 바꾸어 가며 송신이 되도록 전기적으로 360도 방향을 바꾸는 수직 Beam ANT로서 Shack Room에서 조절하며 약 5db 정도의 Gain이 있다고 알려져 있음.
철탑에는 모두 4개의 ANT가 있고, 15m 높이의 Work Stn'에 있는 ANT Change Relay Box에 연결됨. 이것으로 1.8, 3.5 7 14 21 28Mhz HF의 기본 Band가 전부 운영되어짐.
살림집의 좌우에는 시멘트 전주 2개가 있는데 2개 모두 WARC Band 전용으로, 좌측에는 10, 18, 24Mhz 모두 3 ELE로 작동하는 YAGI ANT이고, 우측에는 미국 CUBEX에 특수 주문하여 만든 10Mhz가 2 ELE, 18과 24Mhz는 4 ELE로 작동하는 QUAD ANT임. 두개의 ANT 성능은 거의 비슷 비슷함. 이것으로 HF 전 Bands가 운영가능하여짐.
철탑의 30m 높이의 Work Stn'에 144, 430Mhz 두 Band 3단 GP가 하나 있고, 비행기용 AIR-Band
전용 GP가 하나 있음.
