#8 사진은 동축 케이블 절환 SW 계열, #9 사진은 Shack Room으로부터 떠나서 외부 ANT Tower로 가기전의 동축 케이블 처리 관계의 사진이다.

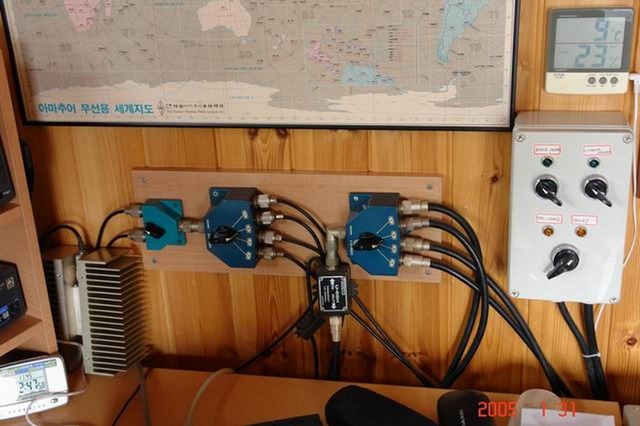

#8. 송수신기가 2대에 리니어 4대를 갖고 있음으로, 왼쪽의 2단 SW가 위로 올리면 JST-245DX, 아래로 내리면 FT-1000MP Mark5이다. 다음이 4단 SW를 2개써서 각 리니어를 선택한다. 리니어의 입축력을 다 바꾸어야하기 때문에 2개이고, 제일 위가 JRL-2000F, 다음이 HL5OC의 Oscar-C2k, 다음이 Henry 3.5-28용, 제일 아래가 Henry 1.8-3.5 전용이다. JST-245DX에 2대 FT-1000MP Mark5로 2대를 쓰는데, JST-245DX에서 Henry 리니어는 쓸수가 없다. 이유는 PTT Stand-by Relay 전원이 Henry는 24V이고 나머지는 12V로 서로 다르기 때문에 같이 연결하여 쓰면 Trouble이 발생하기 때문이며, 별도의 Relay를 하나 더 쓰면 해결할 수가 있으나, 또 다른 문제를 발생시키기 때문에 이 상태로 쓴다. 리니어 절환 SW의 출력측에 붙어 있는것이 SWR Meter용 External Element이다. 이것을 2개 쓰고있다.
오른쪽 프라스틱 Box에 3개의 SW가 있는데, 위에 2개는 Shack Room에 들어오는 220V 전원 SW인데 오른쪽이 리니어 전용 전원 SW, 왼쪽에 있는 것이 리니어를 제외한 Shack Room의 220V 전원 SW이다. 이 SW의 용량으로 사용하는 것이 아니고 보일러실 내에 별도의 Power Box가 있어서 대용량 Magnetic Power Relay를 써서 이 Relay의 On-Off 동작만 시키는 SW이다. 리니어 전원 Cable은 벽을 뚫고 리니어 바로 뒤로 바로 들어와서 이 전원 Cable이 Shack Room 내부를 돌아다니지 않도록 하였다. 아래에 있는 SW는 Henry 리니어의 어떤 쪽을 쓸 것인가를 선택하는 SW이다.
그 위에 있는 것이 실내 실외 온도와 습도를 표시하는 온습도 Meter이다.
----------------------------------------------
Shack House는 100mm Sandwich Panel로 지붕 벽체를 사용한 철골조 집이기 때문에 이집을 어스 시키면, 건물 전체가 전기적으로나 전파적으로 시일드 되어져 외부 Noise로부터 차단되도록 공부하여 졌다. 집안에서 핸드폰이 잘되는 것으로 보아 고주파적 시일드 성능은 그리 높은 것은 아닌 것 같다.
Sack Room은 바닥은 목제 마루판, 벽체 천정 모두 미송 목제로 마감하였는데, 친환경적이고 보기에 좋은 점도 있지만 나는 방음과 흡음의 목적이 더 컸다. 창문에 섬유 헌겁 커텐을 쓴 것은 물론이다.
-----------------------------------------------

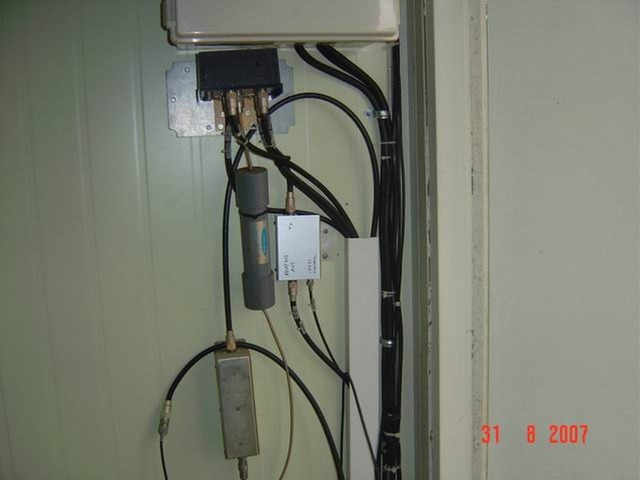

#9 보일러실 내부에 동축 케이블 처리 관계의 사진이고, 여기에 어떤 Tower를 쓸 것인가를 결정하는 Relay Box가 있고, 철탑에서 1개, 시멘트 전주 3개에서 각 1개씩 와있다. 이 Relay Box를 통하여 Shack Room으로 들어가는 동축 케이블 사이에 Low-pass Filter와 Common-Filter가 한개씩 연결되어 있다. Low-pass Filter는 1.8에서 30Mhz의 단파대만이 통과하고, 다른 대역의 주파수는 통과하지 못하도록하는 것이며, 여러가지 복잡한 인터훼어 방해를 줄여주는 역활을한다. Common-Filter는 동축 케이블 정재파비를 수정하고 맞추어 주어서 동축 케이블이 ANT의 역활을 역활을 하지 못하도록 하는것이다. HF대에서 DX를 하는 국은 이 두가지에, 다음번 설명에 나오는 전원측 Common-Filter 이 3가지는 기본적으로 꼭 써야만 TVI, Telephone I등 여러가지 인터훼어 장해를 없애거나 줄일수가 있다.
옆에 4각형 Box가 매달려 있는것은, WARC Band 전용 Quad ANT의 경우 Band 마다 별도의 동축 케이블이 필요한 것이기 때문에 한가닥으로 끌고 오기 위하여 ANT 밑에 Relay BOX를 붙이고, Band를 바꾸는 것을 이 Control Box를 써서 Shack Room에서 조절하는 것이기 때문에 이때, 동축 케이블 내에 고주파 성분과 DC 전원 신호가 가야한다, 그러기 위하여는 동축 케이블이 Control Box가 있는 Shack Room 내부까지 왔다가 가야 하는데, 이때 왔다가는 동축 케이블이 큰 신호의 RF 값을 Shack Room에 집어 넣어 인터훼어의 원천이 되는것을 방지 하고져, 별도의 DC 전원을 만들고 동축 케이블에 공급하여, Shack Room에는 순수 Control SW만이 있도록 하기 위한 DC 전원 장치이다. 이것은 본인이 별도로 만든 것이며, Shack Room으로 들어오는 선은 훼라이트 코어 처리를 하여, RF 성분을 차단하는 처리를 한것은 물론이다.
50Mhz 동축 케이블은 ANT Tower로 부터 이런것을 거치지 않고, Shack Room으로 가장 가깝게 직통으로 들어 왔으며, 144 430Mkz 동축 케이블은 보이러실까지 만 들어와 Rig의 본체에 연결하고 Rig의 전면 Panel 만 Shack Room 내부에 있도록 하였다.
이상의 설명을 들으면 내가 얼마나 인터훼어 방지와 Noise를 원천적으로 없애고, Shack Room으로 끌고 들어오지 않도록 구석구석 노력하는 지를 자세히 검토하여 주기 바라며, 이보다 더 좋은 아이디어는 제게도 가르쳐 주기를 바랍니다.
Crean 전파를 발사하고, 남에게 온 동내에 피해를 주지 않고, 남들보다 조금이라도 Noise를 적게하여 남들은 못알아 듣는 신호를 알아 듣게 만들려고 지금도 끈임없이 공부하고, 이해를 하였으면 즉각 실행하는 것을 지금도 계속하고 있다. 이것이 진정한 HAM 생활의 즐거움이라고 생각한다. 일부의 사람들이 조립식 철제 앵글로 또는 금속 Pipe로 만든것을 Shack-Room 내부에 쓰거나, 철제 책상을 쓰는 사람들이 있는데 이것은 이것들이 Loop 회로를 형성함으로 지극히 잘못된 것이다.
------------------------------------------------
Mic는 Astatic Mic를 쓴다. 이 mic는 진공관 시절부터 지금까지 판매되는 몇 않되는 Mic중에 하나이고, 나는 책상위의 이것을 보아야 Shack Room 같은 생각이 든다. 이 Mic의 특징은 Mic Element가 Crystal Element로 중저음 보다 고음의 특성이 좋고, 비교적 출력이 세다. 요사이는 거의 Dynamic 이거나 Condenser Mic가 주종을 이루고 가격도 모양도 천차 만별 다양하게 나와있다.
어떤 Mic가 좋으냐, 어떤 음질이 좋으냐 하는것은 사람 마다 다르고 어떤 용도에 쓰느냐에 따라 그 차이는 엄청나게 많이 바뀌게 되어있다. 강당에서 대중에 대한 연설용이냐, 학생들 가르치는 교실용이냐, 야외의 강연용이냐, 노래방용, 목사님 전용, 성가대용, 오케스트라 음악회용, 아나운서용 너무나 많은 목적에 따라 좋고 나뿜은 더더욱 복잡해지고 다양해진다.
DX를하는 HAM에게 있어서의 Mic는 상대방의 트랜시버에 어떻게 내 신호를 가장 명료도있게 내 신호를 보내는가 하는 것이다. 부산에 있거나 광주에 있는 친구에게 방송국 신호같이 보내는 것이아니다. 더욱이 200국 300국이 불러대는 와중에 내 신호가 그 사람이 알아듣게 만드는가가 중요한 것이다. Local의 내 친구가 좋다고 해야 좋은것이 아니다. 이런 의미에서의 Astatic Mic는 정평이 있는 Mic이기 때문에 내가 좋아하고 지금까지 계속하여 쓰고있다. 그간에 이것만을 쓴것이 아니다 슈레도 써보고, 유명하다는 이것저것 써본 결과 결국은 Astatic Mic로 돌아 왔다. 이 Mic로 재미를 보아 계속 쓰는 사람이 있는가 하면, 좋다고 하니까 써 보았더니 별로라고 쓰지 않는 사람이 더 많다. 그래서 KARL지에 Astatic Mic의 사용법이라고 기사를 쓴 일이 있는데, 아무 효과가 없는것 같다.
이 Mic는 지금이 아닌 진공관 시절에 개발된것이고, 내부에 증폭기가 들어있고, 요지음의 Mic에 비하여 비교적 출력이 크다. 그대로 트랜시버에 연결하면 과입력이 되어 음질이 찌그러지게 되어있다. Mic Gain을 아무리 올렸다 내렷다 해보아도 마찬가지다. 이유는 이 지음의 트랜시버는 Dynamic 또는 Condenser Mic를 그대로 쓰도록 설계되어 있는데 Crystal Mic는 상대적으로 출력이 커서 트랜시버의 Mic 증폭기 입력단에서 과입력으로 찌그러 지기 때문이다. 그러니 Mic 본채 내부에서 1/10-1/50 정도로 출력을 줄여서 트랜시버에 넣어야 하며, Astatic Mic 내부에 Compressor 증폭기가 있기 때문에 트랜시버의 Compressor 증폭기를 아예 꺼 버리거나 매우 약하게 쓰고 Astatic Mic 본체의 아래에 있는 VR을 잘 조절하여 써야하는 것이 기본이다. 이 Mic의 회로도는 본체내에 들어 있다. KENWOOD나 Yaesu는 이대로 하면 되지만 ICOM은 기본적으로 Mic 입력회로에 DC 전압이 나오도록 되어 있음으로 이 DC 전압을 Cut 시키는 방법도 Mic 내에서 처리하여야 한다. 이것 저것 잘 모르는 사람은 트랜시버 살때에 따라온 Hand Mic를 쓰는것이 가장 실패율이 적다.
CW Key는 HI-Mount HK-802 수동 Hand Key와 독일에서 만들은 수제작 Paddle를 일본에서 650,000원이나 들여서 사다가 쓰고 있다. 모양이 좋고 노랑 금장으로 하나하나 수제작으로 만들었다는데 매력이 있어 쓰고있다. 서울집에서는 180,000원 주고 산 Bencher Key를 쓰고 있는데 성능은 서로가 그게 그거다. 굳이 비싼것을 쓸 필요는 없다. 이 CW Key에 대해서는 사람마다 취향이 너무나도 다른것이에 본인의 취향에 따르는 수밖에 없으나, 운영함에 있어서 문자 간격 단어 간격등은 확실하게 전달되도록 연습할 필요가 있다.
CW Memory Keyer는 시골에서 Tlecorder의 CW-660. 서울에서 CW-600을 쓰고 있으며, DX CW 초기에는 열심히 섰는데 지금은 CW 해독기로 일부 쓸분 Memory Keyer로서는 쓰지 않는다. 그때 그때 손으로 치는것이 더 편하기 때문이다.
