제목:   HL3IUA의 통신설비 소개 ( 4 )    STORYVIEW SLIDESHOW THUMBNAIL VIEW

작성자: KE6ZSA
Updated on 01/17/2011
Hl3iua_06
Hl3iua_07

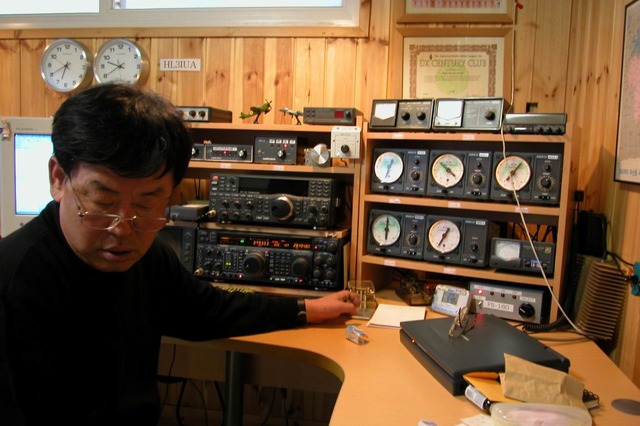

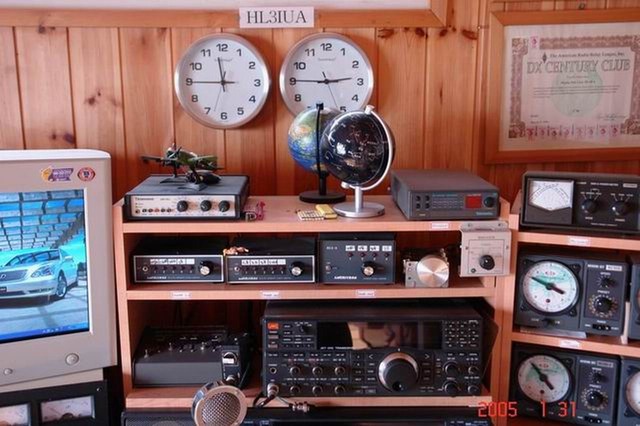

#5, #6 사진은 Shack Room 내부에 있는 Rig와 리니어 이외의 여러 부가설비에 관한 설명을 하고 져함. Rotator는 전부 5개이고, 보수 대체가 가능토록 모두 한 가지 Maker로 일본의 Creative이다. 철탑에 RC 10S 1개, 시멘트 전주에ㅡRC 5A-3 2개, RC 5B-3 1개, RC 5-1 임. Rotator를 지상에 가져와 보수 및 Check를 할 수 있도록 콘넥터와 연결 케이블을 준비하고, Flange를 빼내고 내부를 점검하고, 주유 할 수 있도록 하는 High Tension Bolt등을 별도로 준비하여 사용한다.사진의 Rotator 5개 위에 SWR Meter 2개가 있는데 모두 DAIWA제로서, NS 660P는 JST-245 게열 리니어 출력측에, NS 660A Henry측 리니어 출력측에 쓴다.이 SWR Meter는 2개의 바늘이 움직이는 Cross Meter로서 출력과 반사파를 한 눈에 파악 할 수가 있고, 일반적 SWR Meter는 Meter에 동축 케이블이 왔다가 가야하기 때문에 원하는 위치에 갖다 놓기가 불편하고, 특히 리니어 축력 동축 케이블이 트랜시버 주위를 왔다가는 것은 인터훼어 발생에 매우 좋지가 않고, 내가 원하는 자리의 SWR 값이 아니기 때문에 별도의 External Element를 구입하여 원하는 자리에 붙이고, Meter 선만 끌고 오되 훼라이트 처리를 하여 RF 성분이 트랜시버 주위에 오지 못하도록 하였다. 이 부분은 여러분이 공부하고, 생각할 필요가 있다. 또 다른 사용 방법은 External Element를 ANT 밑에 직결하여 ANT 자체의 SWR 값을 직접 확인하고 ANT를 조정 완료한 다음 리니어 뒤에 붙여서 1:0 이 되게 해야 진짜이기 때문이다.우리집의 모든 ANT는 어떤 ANT, 어떤 Band 에서도 반사파 바늘이 거의 움직이지 않는다. 이렇게 되도록 여러 번에 걸쳐서 끈질기게 조정하고 만들어 내는 노력이 필요하다. Maker제 신품 사다가 달았다고 그렇게 되는 것이 아니다.2개의 SWR Meter 우측에 있는 것은, 144 430, Air-band용 TM-742A의 전면 부위만 와 있는 것이고, 몸체는 보일러실에 있다.아래 Rotator 우측에 있는 SWR Meter는 160m 4SQ Vertical Phased Array ANT의 중심 주파수 Check와 반사파 감시용이다. 책상 위에 벽쪽으로 비스듬이 누워있고 냉각 Fin이 달려있는 것은 50오옴 300Watt Dumi-Load로서 160m 반사파 측정용이고, 사진의 제일 아래 책상 위의 Red Lamp가 들어와 있는 것이 160m Band의 수직 Beam 방향을 바꾸는 Control Box이다. 그 옆에 있는 시계는 일제 SEIKO제로서 표준 전파를 수신하여 자동으로 초침을 수정하는 우리집 표준 시계이다. --------------------------------------------------------------------------------------------------------------아래 사진의 JST-245DX 옆에 세워져 있는 것은 Rig가 2대 임으로 마이크 Change SW임. 그 옆에 있는 것은 W2IHY Audio Equalizer And Noise Gate임.이것의 용도는 리니어의 냉각 Fan 소리등 주위의 잡음이 흡입되어 송신 음질이 나빠지는 것을 방지하는 것으로, 마이크에 대고 말하는 내 음성에 대해서만 송신이 되도록 하는 Gate이고, 음질변환기가 있어서 저음과 고음의 질을 바꿀 수가 있도록 되어있다. 이것을 살 때에 따라온 전원을 썼더니 웅--- 하는 함소리가 따라 나가서, 손전등용 6V 랜턴 전지를 2개를 사서 순수 DC 12V를 연결하였더니 좋아졌다.Rig 윗단의 좌측에 있는 것이 어떤 Tower를 쓸 것인가를 결정하는 Ameritron RC5-8V Remote Coax SW이고, 그 우측이 철탑에 있는 ANT 중에 어떤 것을 쓸 것인가를 결정하는 Ameritron RC5-8V이고, 그 우측에 있는 것이 WARC 전용 Quad가 Band 마다 별도의 동축 Cable을 하나로 끌고 들어오기 위하여 Quad 밑에 SW Box를 달아아 이것을 바꾸는 Ameritron RC5-4 Remote Coax SW이다.
그 우측에 둥근 다이얼이 달려있는 것이 나의 비밀 병기인 Low Band RF 동조기이다. 이것은 430p 3련 바리콘에 455Khz IFT를 사용하여 동조회로를 만들고 각 동조회로는 30p 정도의 고정 콘덴서로 넘겨서 수신 할 때만 쓰는 것으로 Noise에 파뭍혀서 가물가물한 신호를 들을 때에 최대 동조점에서 조금 비켜서 동조하면 신호대 Noise 비율이 달라져서 알아 들을 수가 있게 되는 것을 이용하는 것이다. 그 효능은 160m에서 100% 이것 없으면 거의 불가능할 정도이고 80m에서 50%, 40m에서 15% 정도의 신호에 대하여 효과가 있다. 이것에 대한 회로도 등은 KARL지에 내가 쓴 " HL3IUA가 TOP BAND DXCC 완성" 이라는 가사에 나와있으니 참고 바란다.
이 기사가 나간 후에 어떤 이는 아무리 조정을 하여보아도 아니 된다는 사람이 있고, HL5OC는 455Khz IFT 가지고는 아니 되고 10Mhz IFT를 쓰니까 되더라고 한다.
목표 주파수가 1820Khz에 대하여 430p 바리콘이 390p나 400p 정도 넣었을 때 동조가 되어야 하니, 455Khz IFT에 바리콘 C를 더 붙이면 동조점은 455Khz 보다 더 낮아 지는것 아닌가 그러니 455Khz IFT 내부에 있는 콘덴사는 띠어내고 바리콘을 붙이고 바리콘과 병열로 외부 콘덴사를 붙여가면서 동조 주파수를 아래로 끌고 내려가서 1820Khz에 동조되게 하고, 바리콘을 반쯤 뺏을때 3.5Mhz가 동조되게 하는 것이네!!!! 밥 떠서 먹여주기 기다리나!!!! 내 또 왜 이러나!!!
되지도 않는 것을 기사화 하지도 않으며, 우리집에 그것을 실증하는 물건이 있네. 써보면 돈들인것보다 큰 효과가 있음. 요즈 나오는 FT-9000, FT-2000에는 이와 유사한 기능을 하는 것이 붙어 있읍니다. 다른 것 사려고 청계천 장크 시장에 갖다가 눈에 보이기에 430p 3련 바리콘을 25,000원에 하나 사왔다. 내가 쓸 것이 아님. 필요한 분이 계시면 택배비 부담하시고 쓰세요.
그 오른쪽에 있는 것은 철탑의 아래에 있는 3,5Mhz 3 ELE YAGI ANT를 CW 주파수와 SSB 주파수로 바꾸는 SW임.
제일 상단의 왼쪽에 있는 것이 TimeWAVE에서 만들은 DSP-59+라고 하는 Audio Band-Pass Filter인데, SSB나 CW에서 필요 없는 소리를 Cut하여 내는 것인데 나는 이것을 미약한 신호의 CW를 해독하는데 쓴다. 효과는 모든 신호에 대하여 잘 작동하는 것이 아니고, 10% 정도의 신호에 대하여 효과가 있다. 서울 집에서는 NIR-10을 TS-850에 연결하여 쓴다. 이것 역시 10% 정도의 신호에 대하여 효과가 있다. 그 정도 효과 밖에 없으면 없애 버리죠? 없앨 생각은 없다.
상단의 우측에 있는 것은 Telecoder사의 TNC-231 Modem인데 이것으로 RTTY 교신에 쓰고 있다. 요사이 이것 쓰는 사람은 거의 없다. RTTY 교신에서 성적을 꼭 올려야 할 생각이 없기 때문에 있는 것이니 그대로 쓴다. PSK Mode는 아니 된다. 요사이 하는 사람들은 간단한 Audio Unit를 만들거나 사다가 붙이고 MMTTY라는 프로그람을 깔면 훨씬 더 잘되고, PSK Mode도 된단다. RTTY 좋아 하시는 분은 다른 사람에게로-----
너무 길어 젓다. 콤퓨터를 재대로 모르는 할아버지가 긴 시간 걸려서 섰다. DX를 하시는 분은 무었을 말하는 것인지 자세히 보시고 참고가 되면 좋겟내요!!
계속해서 몇개 더 쓸게요.
